Produsent av D38999 Series III Militær bajonett elektrisk kontakt

Produkt introduksjon

● Overhold GJB599B (MjegL-DTL-38999M) IiI-serien

● Trehodetråd rask forbindelse med anti-løsende mekanisme

● Liten størrelse, lett vekt, høy kontaktpar -tetthet

● med elektromagnetisk skjermingsfunksjon

● Kontaktdeler er avtakbare ved å krympe, og pinner forhindres fra å bli satt inn skrått.

● Har vibrasjonsegenskaper med høy intensitet ved høye temperaturer, egnet for bruk under tøffe sand- og fuktige forhold

● Hullene på 12#, 16# og 20# kontaktspesifikasjoner kan utstyres med optiske fiberkontakter.

● Hullene på 12#, 10# og 8# kontaktspesifikasjoner kan utstyres med koaksiale og skjermet kontakter.

● Med rustfritt stålskall, titanlegeringsskall, aluminiumslegeringsskall og forskjellige belegg.

● Den har vibrasjonsegenskaper med høy intensitet ved høye temperaturer og kan brukes under tøffe sand og fuktige forhold.

Bruk: Produktet brukes til kretssignalforbindelse.

Bruksmiljø: Produktet brukes i komplekse miljøer som sterk vibrasjon, regn, vind, sand og fuktighet.

Hoved teknisk ytelse

● Mekaniske egenskaper:

Materiale: skall: aluminiumslegering, rustfritt stål, titanlegering

Isolator: termosett eller termoplastisk

Tetting av kropp og tetningsring: silikongummi

Belegg: W Type: Kadmiumbelagt militærgrønn

Kategori F: Elektroløs nikkelplatting

Klasse K: rustfritt stål passivert

Klasse FT: Aluminiumslegering satengkadmium belagt

Ta type: titanlegering

Kontaktmateriale: Kobberlegeringsoverflate gullbelagt, tilgjengelig i crimp-type, sveisetype og trykt versjon

Mekanisk levetid: ≥500 plugg og koblingssykluser

Sjokk: 3MS Half Sine Wave, Acceleration Peak 300G

Vibrasjon: sinusformet: 60g med temperatursykling og simuleringstilbehør (36H)

Tilfeldig: Ved høy temperatur, frekvens 100 ~ 1000Hz, kraftspektraltetthet 1g²/Hz, tilsvarende rot gjennomsnittlig kvadratverdi 41,7g

Ved omgivelsestemperatur: Frekvens 100 ～ 1000Hz kraftspektraltetthet 5G²/Hz, tilsvarende rot gjennomsnittlig kvadratverdi 49,5g

● Elektrisk ytelse:

Motstå spenning: v

Merk: Ulike kontaktordninger har forskjellige arbeidsnivåer. For detaljer, se merket i øverste høyre hjørne av kontaktarrangementet.

Kontaktmotstand og nominell strøm av kontakter:

Isolasjonsmotstand: ≥5000mω (500VDC)

Skallkonduktivitet:

Klasse W: 2,5MV klasse F, FT: 1,0MV

K, TA Kategori: 10MV

Elektromagnetisk interferensskjerming: Ved 100MHz ~ 1GHz er minimumsdemping 85dB (klasse F, klasse W)

Ved 1GHz ~ 10GHz er minimumsdemping 65dB (klasse F), 50dB (klasse W)

8# Dual koaksial kontakt: Frekvensbåndbredde 0 ~ 20MHz

Nominell spenning: 500V (AC) maksimum, 125V (AC) ved 21000 meter.

Spenningsdråpe: indre og midterste kontakter ≤55mV ved 1A, ekstern C

● Miljøprestasjoner:

Temperaturområde: Klasse W: -65 ˚C ~ 175 ˚C

Kategori F, K, FT, TA: -65 ˚C ~ 200 ˚C

Salt sprayemotstand: W Kategori: 500H

K, TA Kategori: 1000H

Kategori F: 48H/96H

FT -klasse: 96H

Forsegling: Mating Connector oppfyller MIL-DTL-38999M Lavt lufttrykksimpregneringskrav

Fuktig varme: per mil-DTL-38999m: 10 sykluser på 24 timer

Væskemotstand: motstandsdyktig mot en rekke drivstoffer, kjølevæsker og løsemidler

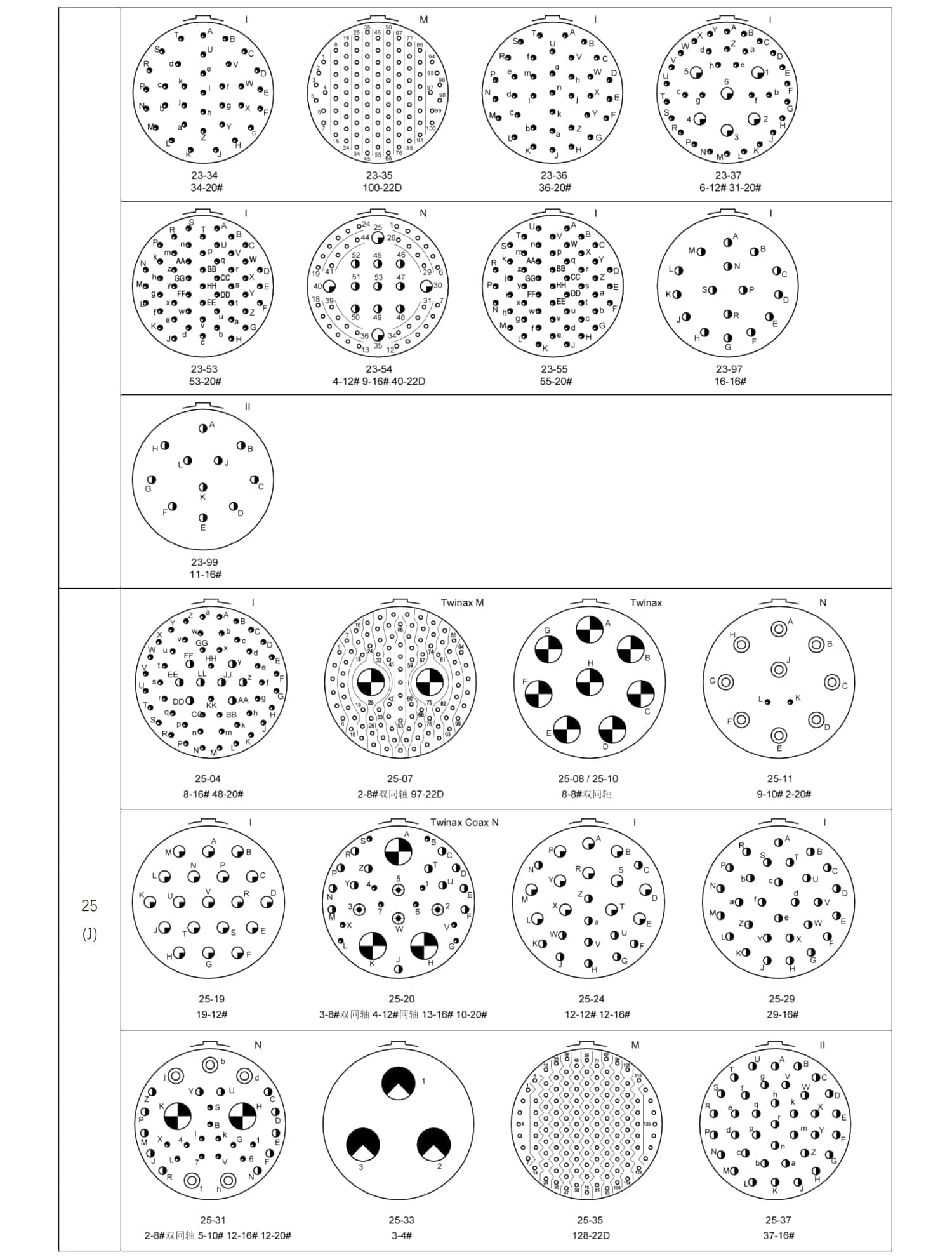

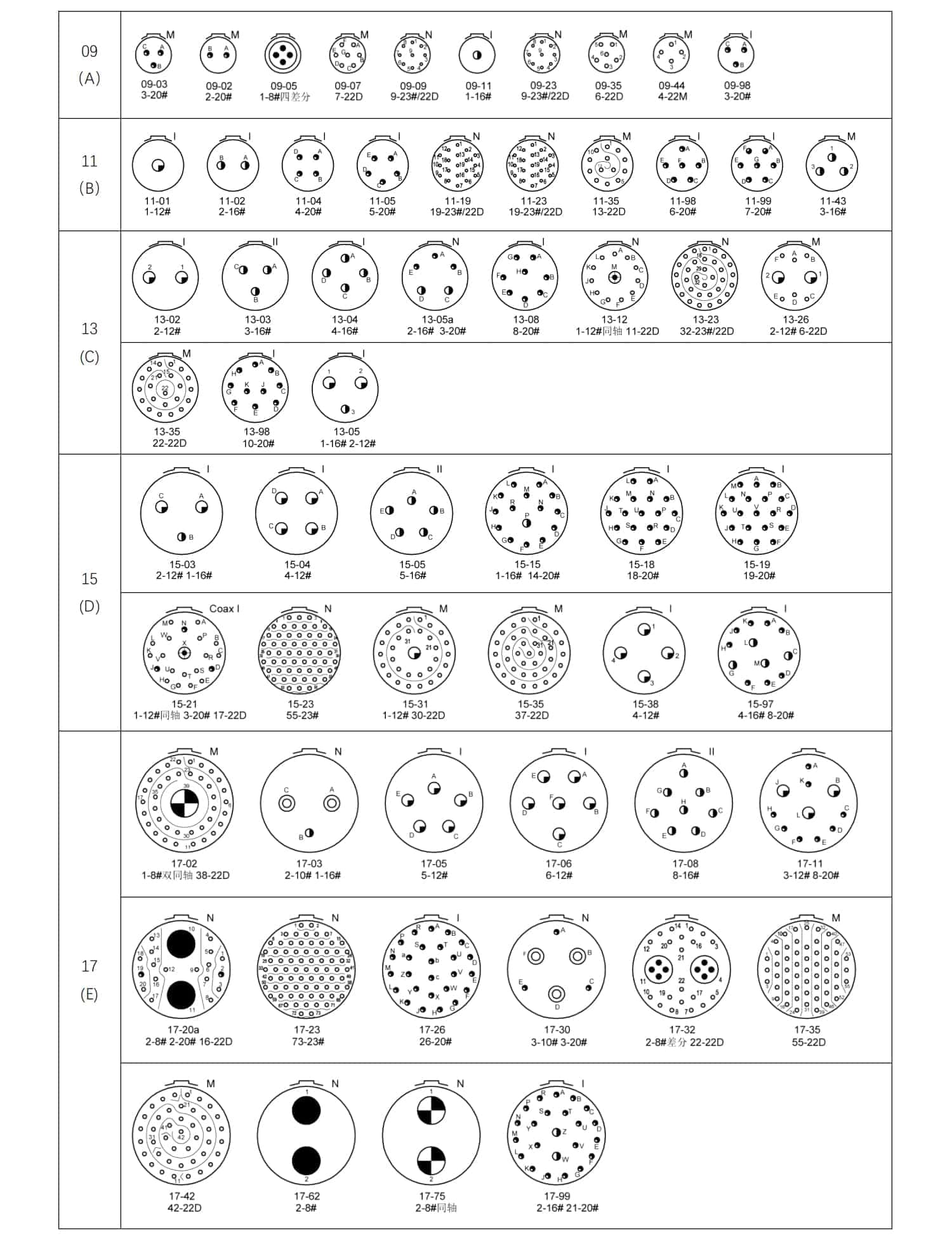

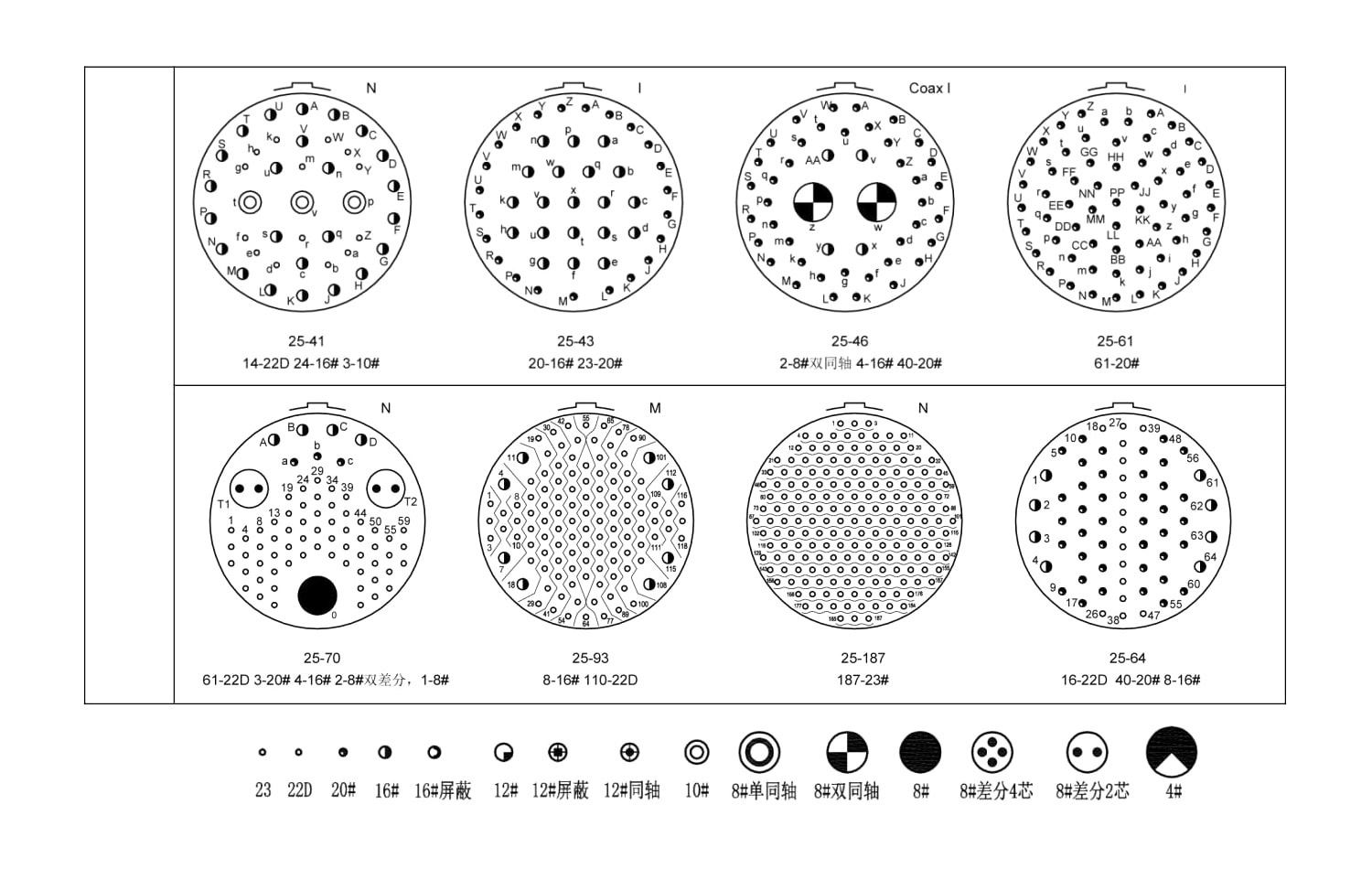

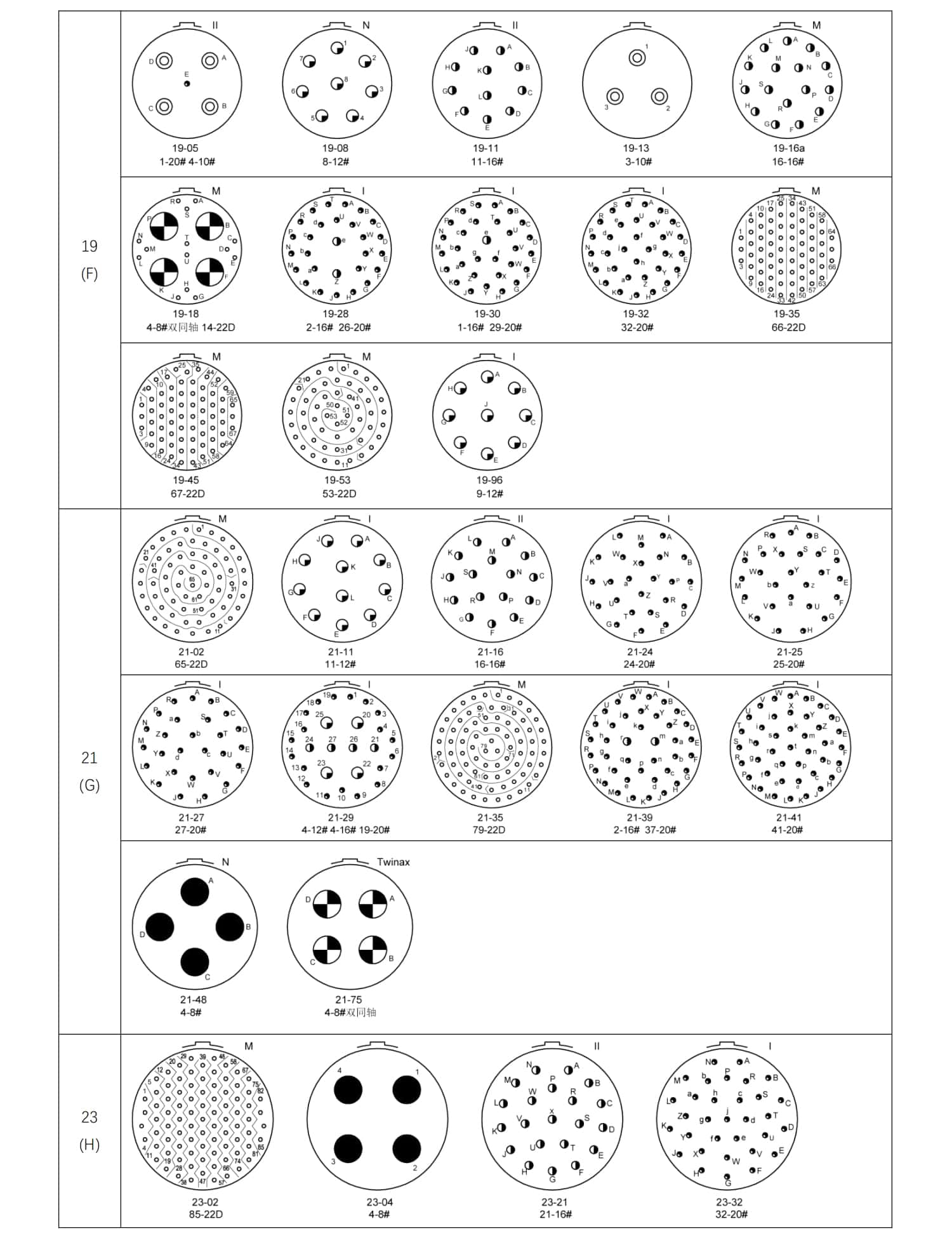

Kontaktarrangement (utsikt over innsettingsoverflaten på nålisolatoren)

Note:
1. 20 # hull kan erstattes med 20 # fiberoptisk kontaktstykke;
2. 16 # hull kan erstattes med 16 # skjerming og 16 # fiberoptiske kontakter;
3. 12 # hullet kan erstattes med 12 # skjerming, 12 # koaksial og 12 # fiberoptiske kontakter;
4. 8 # hullet kan erstattes med 8 # dobbelt koaksial, 8 # enkelt koaksial og 8 # differensielle kontakter.3
