Produsent av MIL-DTL-38999 Series I elektrisk kontakt

Produkt introduksjon

● Følg GJB599B (MjegL-DTL-38999M) I Series Standards.

● Bajonett type rask tilkobling, som har fordelene med liten størrelse, lett vekt og høy kontaktpar -tetthet.

● EMI/RFI -skjerming.

● Fem-nøkkelveiledningsmekanisme muliggjør blindinnsetting og forebygging av feilinnsetting.

● Stikkontakter er tilgjengelige i boksetype, veggtype, frontmontert, bakmontert og mutterfasket installasjon, etc.
Kontaktstykket er avtakbart for krymping og er designet for å forhindre skrå innsetting.

● 9 typer skallnumre, flere hullkontaktarrangementer.

● Resistent mot vibrasjoner med høy intensitet.

● Det ytre skallet kan være laget av forskjellige materialer og belegg for å tilpasse seg forskjellige miljøkrav.

● Parringsoverflaten og halen har en forseglet struktur og har utmerket tre-sikret ytelse.

● Standard halefesting i samsvar med GJB1784.

Bruk: Produktet brukes til kretssignalforbindelse.

Bruksmiljø: Produktet brukes i komplekse miljøer som sterk vibrasjon, vind, sand og fuktighet.

Hoved teknisk ytelse

● Mekaniske egenskaper:

Materiale: skall: aluminiumslegering, rustfritt stål, titanlegering

Isolator: termosett eller termoplastisk

Tetting av kropp og tetningsring: silikongummi

Belegg: Type B: Kadmiumbelagt militærgrønn

Klasse E: rustfritt stål passivert

Kategori F: Elektroløs nikkelplatting

Klasse FT: Aluminiumslegering satengkadmium belagt

Ta type: titanlegering

Kontaktdeler: Kobberlegeringsoverflate gullbelagt, tilgjengelig i crimp-type, sveisetype og trykt versjon.

Mekanisk levetid: ≥500 plugg og koblingssykluser

Vibrasjon:

Sinusformet vibrasjonsfrekvens 10 ～ 2000Hz akselerasjon 294m/s²

Tilfeldig vibrasjonsfrekvens 100 ~ 1000Hz kraftspektraltetthet 1g²/Hz

Sjokk: 3MS Half Sine Wave, Acceleration Peak 300G

● Elektrisk ytelse:

Kontaktmotstand og nominell strøm av kontakter

Kontaktspesifikasjoner

Working Diamete Mm

Kontaktmotstand Mω

Rangert strøm a

22d

Ф0,76

≤12

5

20#

1.00

≤5

7.5

16#

Ф1.60

≤2,5

13

12#

2.40

≤1,5

23

10#

Ф3.15

≤1,0

40

Elektromagnetisk interferensskjerming: Minimum demping er 85dB ved 100MHz ~ 1 GHz

Ved 1GHz ~ 10GHz er minimumsdemping 50dB

Motstandsspenning: V (Merk: Ulike kontaktarrangementer har forskjellige arbeidsnivåer. Se bokstavene i øverste høyre hjørne av kontaktarrangementskjemaet for spesifikke arbeidsnivåer)

Arbeidsgrad *

M

N

I

Ii

Havnivå

1300

1000

1800

2300

21000m

800

600

1000

1000

Isolasjonsmotstand: ≥5000 mΩ under normale forhold, ≥100mΩ under fuktige forhold

Elektrisk kontinuitet mellom kabinetter:

Klasse B≤2,5 mV

Klasse F, Ft≤1,0mv

E, ta kategori ≤50mv

● Miljøprestasjoner:

Temperaturområde: Klasse B: -65 ˚C ~ 175 ˚C

Kategori E, F: -65 ˚C ~ 200 ˚C

Salt sprayemotstand: Kategori B: 500H

E, TA Kategori: 1000H

Kategori F: 48H/96H

FT -klasse: 96H

Relativ fuktighet: 98% ved 40 ˚C

Arbeidshøyde: ≤30480m

● Andre egenskaper: Den elektriske kontakten har også gode egenskaper som fuktighetsmotstand, salt spray motstand, muggmotstand, sand og støvmotstand, etc.

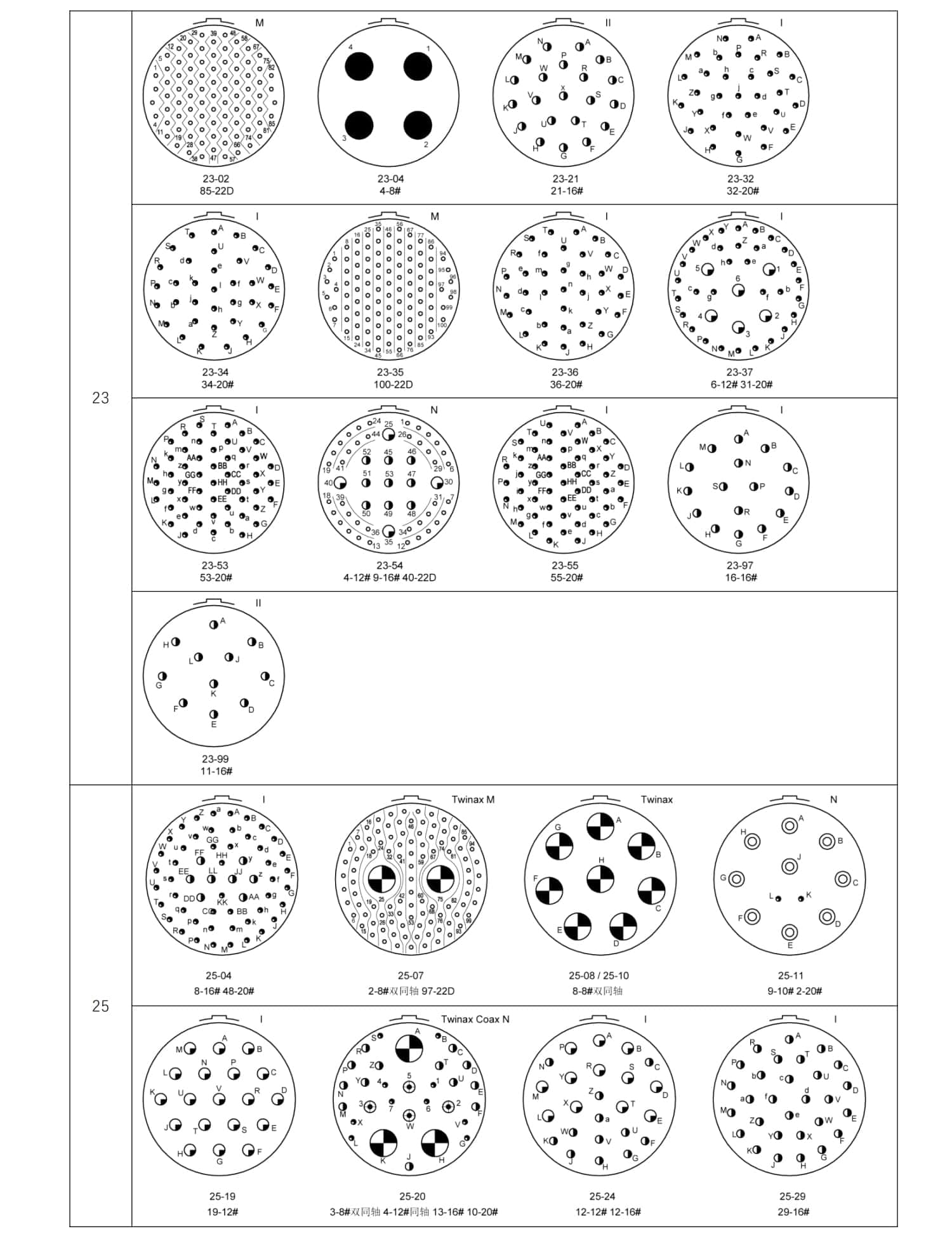

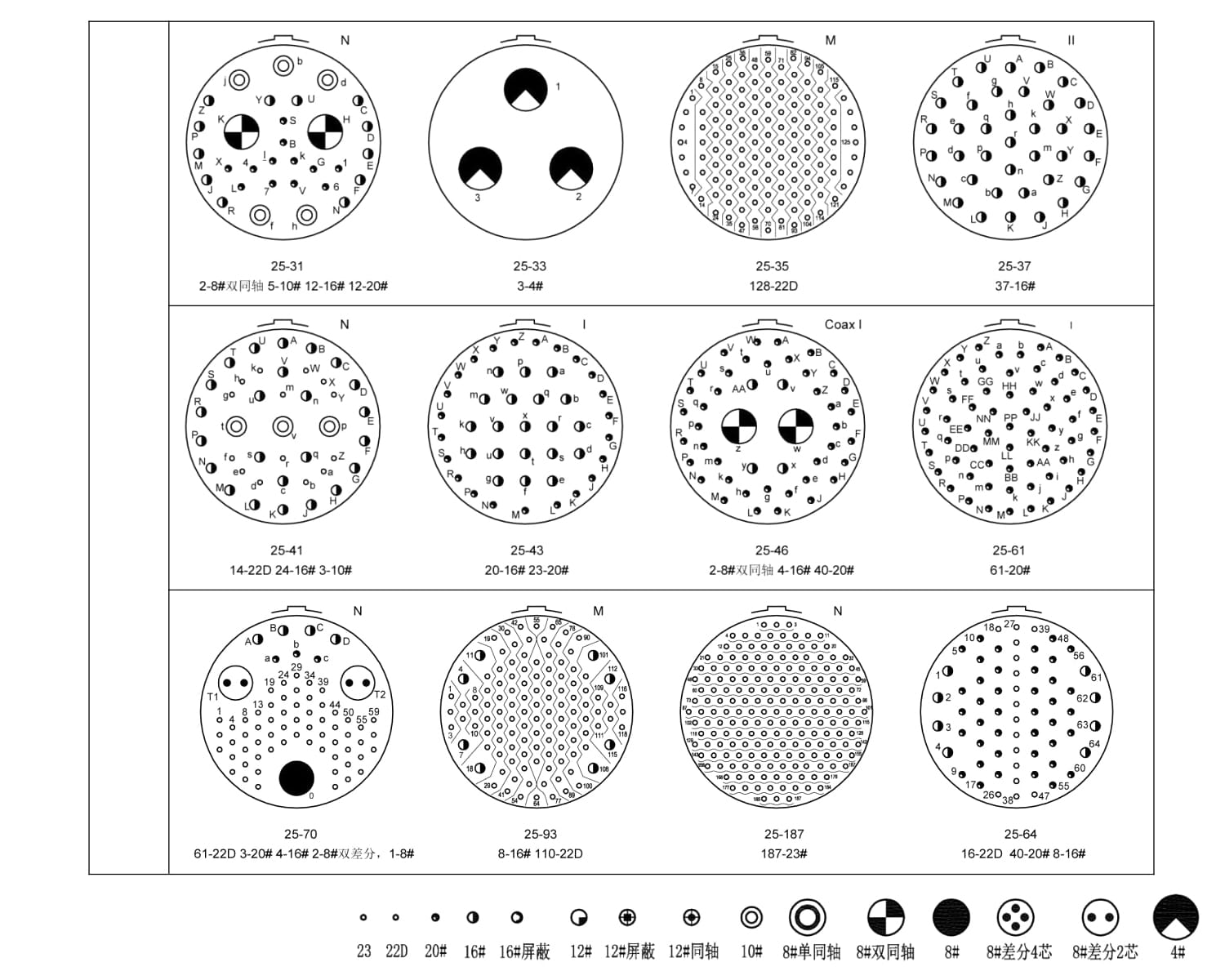

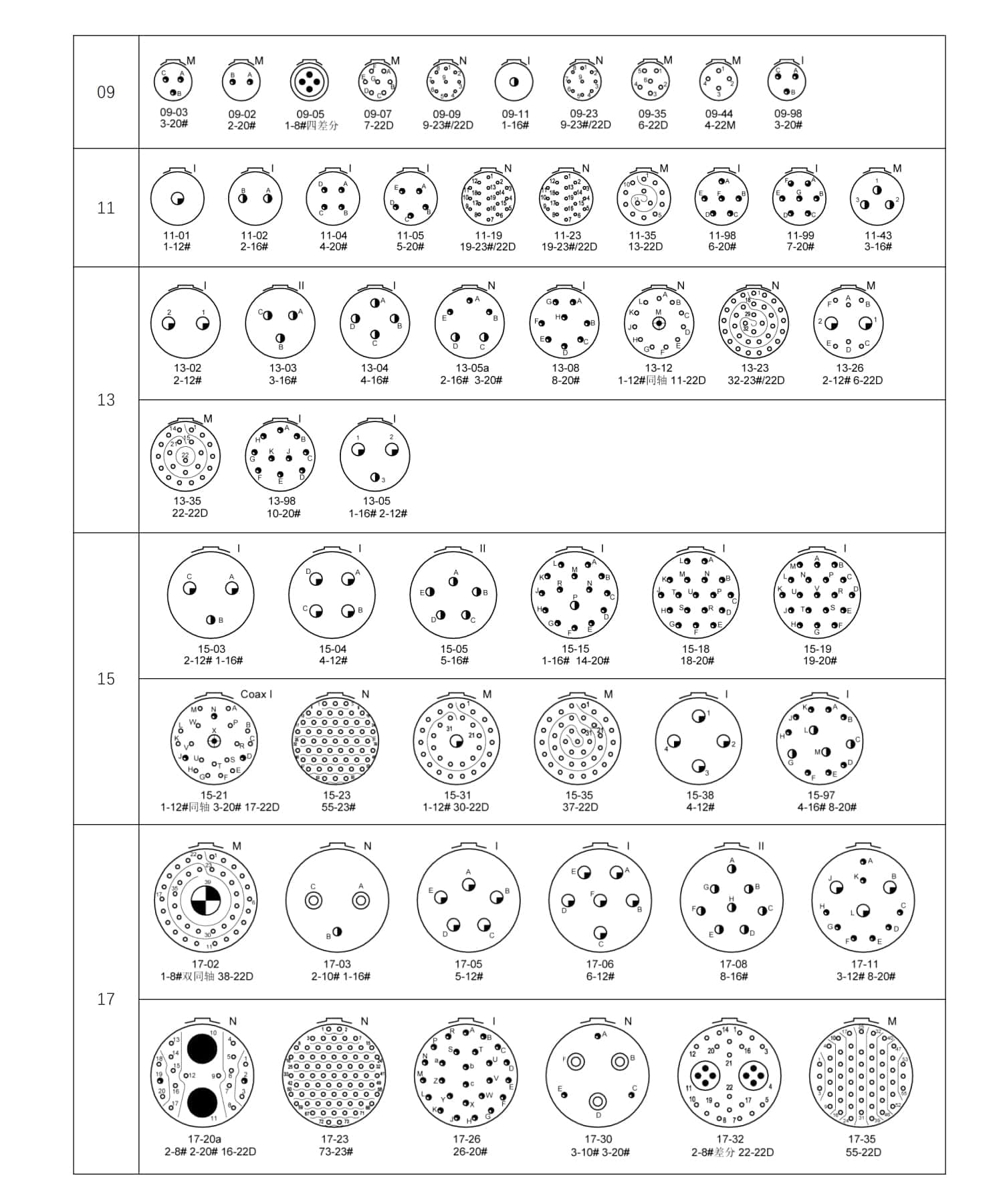

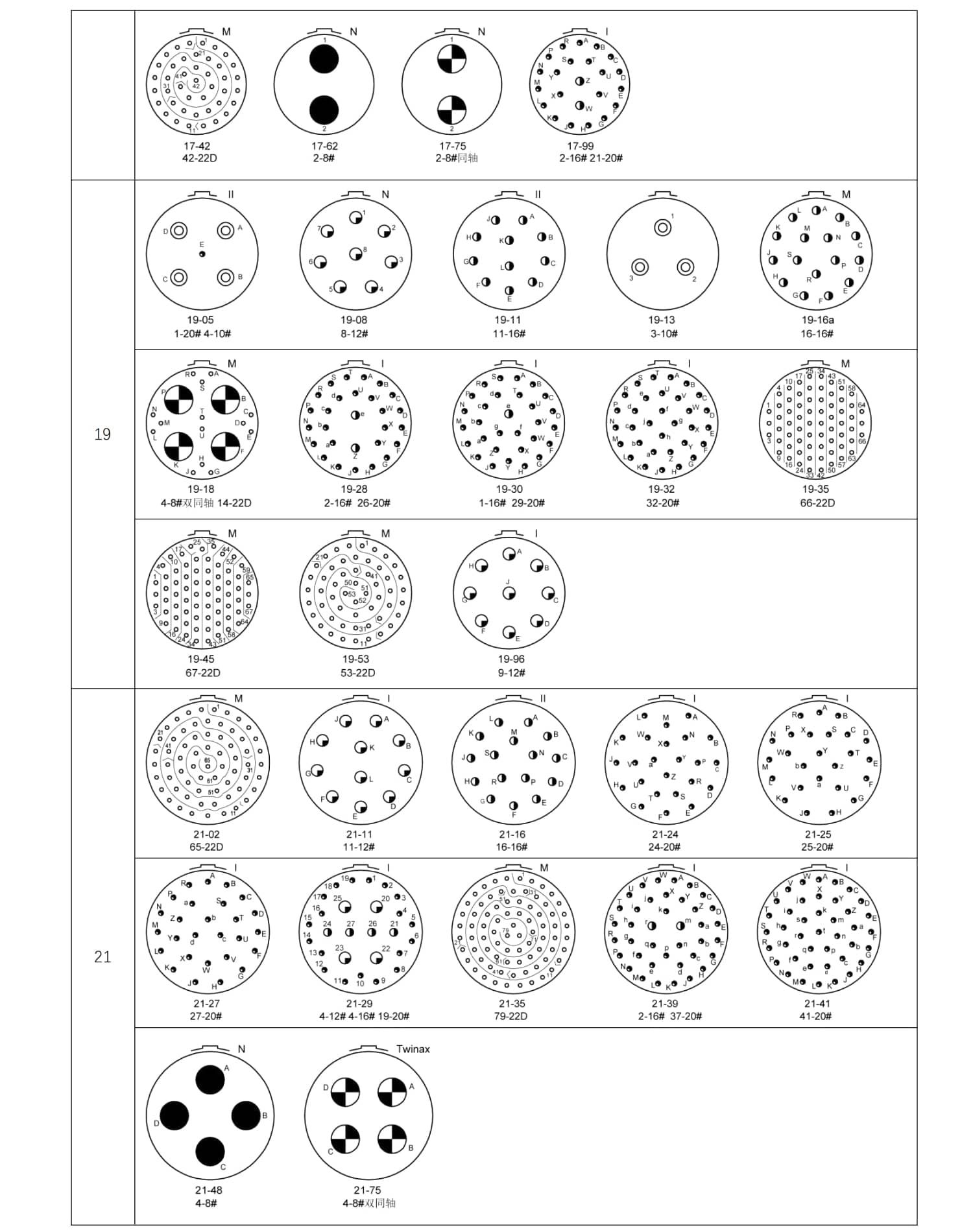

Kontaktarrangement (utsikt over innsettingsoverflaten på nålisolatoren)

Note:
1. 20 # hull kan erstattes med 20 # fiberoptisk kontaktstykke;
2. 16 # hull kan erstattes med 16 # skjerming og 16 # fiberoptiske kontakter;
3. 12 # hullet kan erstattes med 12 # skjerming, 12 # koaksial og 12 # fiberoptiske kontakter;
4. 8 # hullet kan erstattes med 8 # dobbelt koaksial, 8 # enkelt koaksial og 8 # differensielle kontakter.3
