YGD -serie-Sirkulær strømkontakt Produsent

• Denne serien med produkter er i samsvar med GJB5371-2005 "Generelle spesifikasjoner for YGD Series Circular Power Connectors"

• Tilkoblingsmetoden vedtar bajonettforbindelse, skjemaet

• Produktet har egenskapene til rask tilkobling og separasjon, god miljøsistence og høy pålitelighet.

• Passer for tilkobling av høye strømforsyningsserier

• Plugger er tilgjengelige i forskjellige kabelmonteringsstiler

Hoved tekniske indikatorer

一一 Arbeidstemperatur: -55 ℃ ~ 125 ℃

一一 Relativ fuktighet: 90%-98%

一一 Arbeidstrykk: 4.39 kPa ~ 101.33kpa

一一 Saltspray: N Type, H Type 48H: R Type, B Type 96H

一一 Forsegling: Stikkontakt: Trykkforskjell 1.01 × 10Pa, ingen boblelekkasje i 1 minutt

一一 Head Seat Plug-in: 1,8m vanndybde, ikke noe vann siver i 48 timer
Vibrasjon: 10 ~ 2000Hz, 196m/s², øyeblikkelig avbrudd ≤1 μs

一一 Effekt: 980m/s², øyeblikkelig avbrudd ≤1 μs

一一 Mekanisk liv: Tilkoblingsringmaterialet er aluminiumslegering ≥500 ganger
Tilkoblingsringmaterialet er kobberlegering ≥2000 ganger

一一 Isolasjonsmotstand:

Under normale omstendigheter (MΩ)

Høy temperatur (MΩ)

Fuktig (mΩ)

5000

100

100

一 Arbeidsstrøm og kontaktmotstand:

Kontakt delenummer

Diameter på parringsenden MM

Rangert driftsstrøm a

Maksimal kontaktmotstand (MQ)

Startverdi

Etter livstest

20

1,02 ± 0,03

7.5

7

8.5

16

1.588 ± 0,025

13

3.7

4.5

12

2,39 ± 0,03

23

1.8

2.2

10

3,18 ± 0,03

33

1.0

1.2

8

3,61 ± 0,03

46

0.5

0.7

6

4,52 ± 0,03

60

0.4

0.5

4

5,72 ± 0,03

80

0.25

0.35

2

7.19 ± 0,03

100

0.17

0.21

Merk: Livstest refererer til tester relatert til temperatursjokk, mekanisk levetid, saltspray, høye temperaturer levetid og sondeskader, etc.

一 Arbeidsspenning og motstå spenning

Kontaktkontakthullsordningskode

Nominell arbeidsspenning (V)

Motstå spenning (V)

Havnivå

Høyde 21336m

Havnivå

Høyde 21336m

0802、0803、0804

600

300

1500

375

1002、1003、1202、1203、1204A 、

1204B 、 1404B 、 1405、1602、1603 、

1604、1605,1802、1803、1804 、

2202、2203、2204、2402、2403 、

2802、2803、2804、3204

1000

450

2300

500

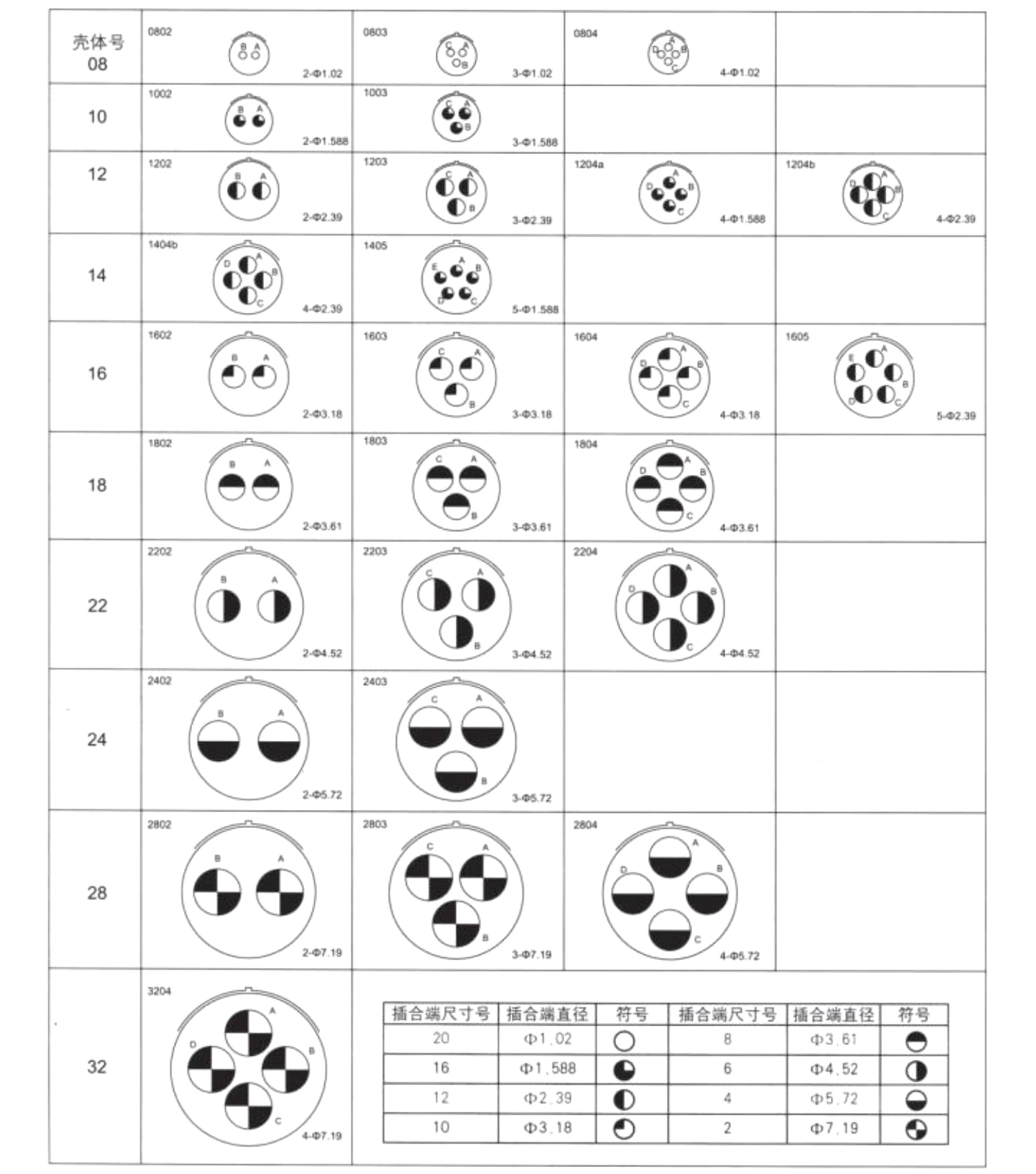

Arrangement av isolatorkontakthullsposisjoner (sett fra parringsoverflaten på pinneisolatorhullsposisjonene) 3



om oss

Strømeffektiv elektrisk kontakt.

Taizhou Henglian Electric Co., Ltd. Grunnlagt i april 2011, og ligger i Taixing, en by ved elven kjent som "Ginkgos hjemby". Det er en høyteknologisk bedrift som spesialiserer seg på forskning og utvikling, produksjon og salg av elektriske kontakter.

vi er Kina Custom YGD -serie-Sirkulær strømkontakt Produsent og OEM/ODM YGD -serie-Sirkulær strømkontakt leverandør.

Det er mer enn 150 ansatte, inkludert mer enn 30 ansatte med ulike faglige og tekniske titler, anleggsmidler på 30 millioner yuan, og diverse mekanisk prosessutstyr og testutstyr.

De siste årene har selskapet suksessivt blitt rangert som "Topp ti bedrifter i Zhangqiao Town", "Topp ti bedrifter i Zhangqiao Town", og vunnet "Taixing City Outstanding Contribution Award" og andre titler.

For tiden inkluderer selskapets ledende produkter sirkulære elektriske kontakter av de militære standardene Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III og XC-serien, rektangulære elektriske kontakter i J7, J14, J20J, J30J, J30J, og J30J, J30J, og J30J, og J30J standarder Y2, Y4, YP, LYP, YD, etc. serier. Produktene dekker militærindustri som generalstaben, generalbevæpningsavdelingen, marineutstyrsavdelingen, andre artillerikorps, våpen, romfart, kjernekraft, jernbaner, statsnett og geofysisk leting etter petroleum. Selskapet har et teknisk senter og et kvalitetskontrollsenter, og er utstyrt med sofistikert produksjonsutstyr, moderne testfasiliteter og inspeksjons- og testmetoder. Produktene har egenskapene til tre-bevis funksjon, høy tetthet, høy pålitelighet, elektronisk kompatibilitet, etc. Vi kan utvikle og produsere ulike spesielle elektriske kontakter for ulike brukere for å møte kundenes behov.

Selskapet er en kvalifisert leverandør av militære elektroniske komponenter, marineutstyr og romfart for kommunikasjonsavdelingen til generalstaben og departementet for informasjonsindustri. Det har bestått GJB9001C-2017 kvalitetsstyringssystemsertifisering for våpen og utstyr og konfidensialitetssertifiseringen på andre nivå for våpen- og utstyrsproduksjon og vitenskapelige forskningsenheter.

Selskapet følger alltid bedriftsånden av "integritetsbasert, enhet og hardt arbeid, sannhetssøking og innovasjon, og jakten på fortreffelighet", holder seg til konseptet "merkevare skaper verdi", og betjener kunder helhjertet, noe som gjør Henglian raskt til å bli en leder i bransjen.

Taizhou Henglian Electric Co., Ltd. Vi ønsker kunder fra inn- og utland hjertelig velkommen til å besøke oss og forhandle forretninger!

Kontakt oss
  • Fabrikk
    Fabrikk
  • Produksjonslinje
    Produksjonslinje
  • Samle
    Samle
  • Ledningsnettverksted
    Ledningsnettverksted
  • Produktdesign
    Produktdesign
  • Inspeksjonsutstyr
    Inspeksjonsutstyr
  • Inspeksjonsutstyr
    Inspeksjonsutstyr
  • Samle
    Samle
  • Fabrikkområde
    Fabrikkområde
  • Honor Wall
    Honor Wall
  • Produktvisningskap
    Produktvisningskap
  • Opplæring
    Opplæring
  • Opplæring
    Opplæring
  • Outstanding Contribution Award
    Outstanding Contribution Award
  • 10 -årsjubileum Sanya Trip
    10 -årsjubileum Sanya Trip
  • Utstilling
    Utstilling
  • Utstilling
    Utstilling
  • Utstilling
    Utstilling
Hedersbevis
  • Sertifikat
  • Sertifikat
  • Sertifikat
  • Sertifikat
  • Sertifikat
  • Sertifikat
  • Sertifikat
  • Sertifikat
Innsikt
Bransjekunnskap

Hvordan gjør YGD Series Connector Sørg for stabiliteten i elektrisk kontakt?

Når det gjelder å sikre stabiliteten i elektrisk kontakt, vedtar YGD-serienes sirkulærkraftkontakt en serie design og tekniske tiltak for å sikre langsiktig og stabil strømoverføring i høye strøm- og høyspenningsmiljøer, og unngå dårlig kontakt og elektriske feil.

Kontaktmaterialer av høy kvalitet
YGD-seriekontakten bruker svært ledende materialer (for eksempel kobberlegering eller sølvbelagt kobber) for å lage kontaktdeler. Disse materialene kan effektivt redusere kontaktmotstanden og sikre stabiliteten til elektriske tilkoblinger. Samtidig har disse materialene også god korrosjonsmotstand og kan opprettholde god elektrisk ytelse i lang tid i fuktige eller etsende miljøer.

Presisjonskontakt Spring Design
Kontaktdelen av YGD -seriekontakten vedtar vanligvis en presisjonsfjærdesign, som kan opprettholde kontakttrykket under kontakten innsetting og fjerningsprosess for å unngå dårlig kontakt på grunn av vibrasjoner eller ekstern kraft. Fjærmaterialet er spesielt valgt for å sikre at stabil kontaktkraft kan opprettholdes selv under høye belastningsforhold.

Kontaktoverflaten med høy slitestyrke
For å sikre at kontakten kan opprettholde god kontaktytelse under hyppig plugging og kobling, har kontaktoverflaten til YGD -seriekontakten gjennomgått spesiell overflatebehandling (som gullplatting, sølvplatting, etc.), noe som øker slitestyrken og Korrosjonsmotstanden til kontaktflaten, og reduserer effektivt elektriske feil forårsaket av slitasje av kontaktflaten.

Støvtett og vanntett design
YGD -seriekontakten har et høyt beskyttelsesnivå og kan effektivt forhindre påvirkning av eksterne faktorer som støv og fuktighet på elektrisk kontakt. Gjennom beskyttende tetningsdesign kan disse kontaktene unngå erosjon av kontaktflaten ved ytre stoffer og sikre kontaktstabilitet.

Presis plug-in-passform
I utformingen av YGD-seriekontakten er plug-in-passformens nøyaktighet avgjørende. Presis passform kan redusere risikoen for dårlig kontakt, sikre at kontaktdelene kan kobles perfekt hver gang de er koblet og koblet fra, og sikre stabil elektrisk overføring. Selskapet bruker moderne prosessutstyr for å sikre den høye presisjonen og konsistensen til hver komponent i kontakten.

Antivibrasjon og sjokkmotstand
YGD-seriekontakten er designet med mulige vibrasjoner og sjokkmiljøer i tankene, så den har sterk antivibrasjon og sjokkmotstand. Gjennom den faste strukturelle utformingen og høystyrke materialer kan kontakten opprettholde stabil elektrisk kontakt i et vibrerende miljø og unngå dårlig kontakt forårsaket av mekanisk deformasjon.

Streng kvalitetsinspeksjon
Taizhou Henglian Electric Co., Ltd. har et avansert kvalitetsinspeksjonssenter og førsteklasses testutstyr. Alle YGD -seriekontakter gjennomgår streng elektrisk ytelsestesting etter produksjon. Testelementer inkluderer kontaktmotstand, motstandsspenning, isolasjonsmotstand osv., For å sikre at hver kontakt kan oppfylle høye standarder for elektriske kontaktkrav. "
